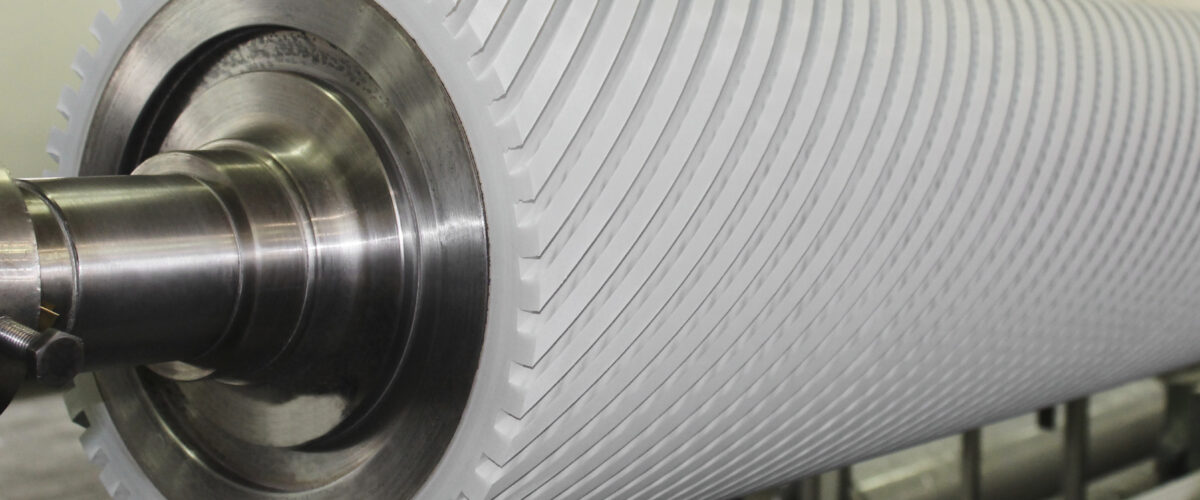

Nel settore della lavorazione del legno, le calibratrici e le levigatrici svolgono un ruolo cruciale nel garantire planarità, precisione dimensionale e qualità superficiale. Tra i componenti chiave di queste macchine figurano i cilindri gommati, elementi apparentemente semplici ma determinanti per l’avanzamento costante del pannello, la stabilità del processo e la ripetibilità del risultato finale.

Questo articolo analizza in modo tecnico la funzione dei cilindri gommati, i materiali impiegati, i parametri di progetto e le principali applicazioni nelle calibratrici e levigatrici per legno.

Funzione dei rulli gommati

I cilindri gommati hanno il compito principale di:

• garantire l’avanzamento regolare del pezzo sotto gli organi abrasivi;
• assicurare un grip costante senza danneggiare la superficie;
• compensare lievi variazioni di spessore del materiale;
• ridurre vibrazioni e slittamenti durante la lavorazione.

La loro efficacia influisce direttamente sulla qualità della levigatura e sulla produttività dell’impianto.

Materiali e mescole

La scelta della mescola è uno degli aspetti più critici nella progettazione di un cilindro gommato. I materiali più utilizzati includono:

• Gomma naturale (NR): elevata elasticità e buon grip, indicata per applicazioni standard.
• NBR (gomma nitrilica): buona resistenza all’abrasione e agli oli, adatta ad ambienti industriali più gravosi.
• EPDM: resistenza all’invecchiamento e al calore, utile in condizioni termiche variabili.
• Poliuretano (PU): eccellente resistenza all’usura e precisione dimensionale, ideale per linee ad alta produttività.

La durezza della gomma, espressa in Shore A, varia tipicamente tra 30 e 90 Shore, in funzione del tipo di legno, della velocità di avanzamento e della pressione di lavoro.

Parametri di progetto

Un rullo gommato per calibratrici e levigatrici deve essere progettato considerando diversi fattori:

• Diametro e lunghezza: influenzano la superficie di contatto e la distribuzione della pressione;
• Durezza della gomma: determina il compromesso tra grip e delicatezza sul pezzo;
• Rugosità superficiale: liscia, zigrinata o scanalata per ottimizzare l’aderenza;
• Anima interna: generalmente in acciaio o alluminio, deve garantire concentricità e bilanciatura;
• Tolleranze dimensionali: fondamentali per evitare vibrazioni e usure irregolari.

Tipologie di rulli

In base alla posizione e alla funzione nella macchina, si distinguono:

• Rulli di avanzamento: responsabili del trascinamento del pannello;
• Rulli pressori: stabilizzano il pezzo durante la lavorazione;
• Rulli di contrasto: supportano il materiale in uscita o in ingresso.

Ogni tipologia richiede caratteristiche specifiche di gomma e geometria.

Manutenzione e durata

Una corretta manutenzione dei cilindri gommati contribuisce a prolungarne la vita utile e a mantenere costante la qualità del processo. Le buone pratiche includono:

• pulizia periodica da polveri e resine;
• controllo dell’usura e della durezza nel tempo;
• verifica della concentricità e dell’adesione gomma–anima.

In molti casi, la rigommatura rappresenta una soluzione economicamente vantaggiosa rispetto alla sostituzione completa del rullo.

Applicazioni nelle calibratrici e levigatrici a nastro (Wide Belt Sanders)

1. Tipologie principali e caratteristiche tecniche

Le calibratrici‑levigatrici a nastro (wide belt sanders) sono ampiamente utilizzate in falegnameria e nell’industria del mobile per la calibrazione dello spessore e la finitura superficiale di pannelli in legno, MDF e derivati. Il processo avviene tramite un nastro abrasivo continuo, sostenuto e guidato da una serie di rulli, alcuni dei quali rivestiti in gomma.

Caratteristiche comuni (variabili in base al modello):

• Larghezza utile di lavoro: da circa 650 mm fino a oltre 1350 mm;
• Sviluppo del nastro abrasivo: tipicamente tra ~1900 mm e oltre 2600 mm, per una finitura più uniforme e una maggiore durata del nastro;
• Potenza motori principali e di avanzamento: indicativamente da 7,5 a 30 kW nei modelli industriali;
• Velocità di avanzamento: regolabile in continuo;
• Controllo elettronico: pannelli HMI per la gestione di programmi di lavoro, velocità del nastro e spessore target.

Nelle levigatrici “a contatto”, il nastro abrasivo è sostenuto da un cilindro superiore e da uno inferiore, spesso rivestito in gomma, che garantisce il corretto attrito, il movimento e la pressione uniforme del nastro contro il pezzo da lavorare.

Il ruolo dei rulli gommati nel contatto, nel tracking e nella finitura

I rulli gommati rappresentano un elemento funzionale centrale nelle calibratrici e levigatrici a nastro. Il loro contributo non si limita al semplice trascinamento del pezzo, ma influisce direttamente sulla stabilità del nastro abrasivo, sulla qualità della finitura superficiale e sulla ripetibilità del processo.

Rullo gommato e contatto con il pezzo

Nel gruppo di levigatura, il rullo rivestito in gomma lavora come elemento di contatto elastico tra il nastro abrasivo e il pannello. La deformabilità controllata della gomma consente di:

• distribuire in modo uniforme la pressione di lavoro sull’intera larghezza del pezzo;
• compensare leggere variazioni di spessore o planarità del materiale;
• ridurre i picchi di pressione che potrebbero causare bruciature, segni o asportazioni irregolari.

La scelta della durezza (tipicamente tra 60 e 90 Shore A) è determinante: valori più bassi favoriscono l’adattabilità e una finitura più delicata, mentre durezze più elevate garantiscono maggiore precisione dimensionale nella fase di calibrazione.

Rullo gommato e tracking del nastro abrasivo

Il rullo gommato svolge un ruolo chiave anche nel tracking, ovvero nel mantenimento del corretto allineamento del nastro abrasivo durante il funzionamento. Una superficie gommata integra e correttamente profilata assicura:

• un’aderenza costante tra nastro e rullo;
• una risposta stabile ai sistemi di centratura e oscillazione;
• la prevenzione di slittamenti o deviazioni laterali del nastro.

Usura irregolare, perdita di concentricità o contaminazioni sulla gomma compromettono il tracking, aumentando il rischio di fuoriuscita del nastro, vibrazioni e fermi macchina.

Influenza sulla qualità della finitura

Dal punto di vista della qualità superficiale, il rullo gommato contribuisce in modo diretto alla regolarità del segno di levigatura. Un rivestimento in buone condizioni:

• favorisce un contatto omogeneo dell’abrasivo;
• riduce la formazione di striature longitudinali;
• migliora la costanza di finitura su pannelli di grandi dimensioni.

Al contrario, rulli induriti, vetrificati o danneggiati generano vibrazioni sul nastro che si traducono in superfici non uniformi e scarti di produzione.

2. Punti critici tipici delle levigatrici e calibratrici

A. Guidatura del nastro e cilindri gommati

• Allineamento del nastro: uno dei problemi più frequenti è lo scorrimento laterale del nastro, spesso causato da rulli non perfettamente concentrici, usurati o contaminati da polveri e resine.
• Usura del rivestimento gommato: con l’uso continuo possono comparire rigonfiamenti, micro‑tagli o irregolarità superficiali che generano vibrazioni e una finitura non uniforme.
• Durezza non idonea della gomma: rulli eccessivamente duri riducono il grip, mentre rulli troppo morbidi causano deformazioni e instabilità. I valori tipici di riferimento sono compresi tra 60 e 90 Shore A, in funzione del materiale lavorato e del processo

B. Tensionamento del nastro abrasivo

Un tensionamento non corretto può causare:

• slittamento del nastro sotto carico;
• usura prematura;
• rischio di rottura del nastro;
• peggioramento della qualità superficiale.

Per questo motivo, molte macchine industriali integrano sistemi di centratura e tracking automatico del nastro.

C. Oscillazione del nastro

L’oscillazione controllata del nastro, ottenuta tramite sistemi pneumatici o elettronici, è fondamentale per distribuire l’usura dell’abrasivo. Un malfunzionamento porta a un consumo localizzato del nastro e alla comparsa di strisce sulla superficie levigata

3. Manutenzione consigliata (focus sui cilindri gommati)

A. Ispezione e pulizia periodica

• Pulizia regolare dei rulli e dei rulli gommati per rimuovere polveri abrasive e residui di lavorazione;
• Controllo frequente dell’allineamento dei rulli;
• Ispezione visiva del rivestimento gommato per individuare fessure, rigonfiamenti, segni di surriscaldamento o tagli.

B. Sostituzione e ripristino

• Rulli gommati usurati: sostituzione o rigommatura quando la superficie risulta indurita, liscia o danneggiata;
• Verifica e regolazione del tensionamento del nastro dopo ogni intervento su rulli o abrasivi.

C. Sistemi di guida e oscillazione

• Controllo del corretto funzionamento degli attuatori pneumatici o motori di oscillazione;
• Pulizia e calibrazione dei sensori di tracking, ove presenti.

D. Componenti ausiliari

• Aspirazione polveri: essenziale per proteggere i rivestimenti gommati e prevenire accumuli abrasivi;
• Manutenzione preventiva di cuscinetti, supporti e guide secondo le indicazioni del costruttore.

Conclusioni

I rulli gommati sono componenti strategici nelle calibratrici e levigatrici per legno. Una scelta accurata dei materiali, una progettazione coerente con l’applicazione e una manutenzione adeguata consentono di migliorare la qualità del prodotto finito, ridurre i fermi macchina e ottimizzare i costi di esercizio.

In un contesto industriale sempre più orientato a efficienza e precisione, il rullo gommato non è un semplice accessorio, ma un vero e proprio elemento di ingegneria applicata.
